Обустройство электрических коммуникаций — это важнейший этап строительства частного дома. Совершенно очевидно, что нельзя начинать монтаж электропроводки без детального проектирования, причём это утверждение касается не только возводимых зданий, но и тех, что подвергаются реконструкции и капитальному ремонту. От качества планирования и выполнения электромонтажных работ зависит не только функциональность всех энергозависимых устройств и бытовых приборов, но также безопасность людей. Владелец, как никто другой, заинтересован в тщательной подготовке, поэтому экономить здесь не стоит ни время, ни средства.
Наиболее оптимальным решением, конечно, будет заказать проект в профильной организации, тем более, что грамотно разработанная документация поможет спокойно вести разговор с Ростехнадзором и хозяйствующими субъектами, запустить объект в эксплуатацию. Проект электроснабжения является единственным документом, по которому может вестись электромонтаж, его главное назначение — уже на стадии разработки обеспечить безопасность и эффективность проводки. По сути, это целый пакет документов, содержащий полный объём необходимой информации:
- схемы разводки, характеристики проводников;
- способы монтажа и типы подключения всех элементов;
- указание всего оборудования, спецификация потребителей;
- расположение и особенности электроустановочных изделий;
- расчёты нагрузок…
Даже если хозяин жилища обратился к профессионалам, он должен предоставить инженерам техническое задание, а значит предварительно разобраться во многих вопросах самостоятельно. Мы сейчас не будем пытаться своими силами сделать «официальный» электропроект загородного дома, но постараемся обозначить все основные моменты, систематизация которых поможет вам:
- грамотно ответить на вопросы конструкторов;
- рассчитать необходимую мощность, перераспределить ограниченный энергоресурс;
- спланировать порядок электромонтажных работ и синхронизировать их с общестроительными;
- спрогнозировать свои расходы;
- со знанием дела инспектировать нанятых специалистов, или приняться за работу самому.
В общем, наша задача полностью устранить возможность возникновения неприятных сюрпризов и в любой ситуации держать всё под своим контролем.
Техническое задание — отправная точка проектирования
Условно электроснабжение загородного дома разделяют на три основные части: проводка в жилом здании, организация коммуникаций на улице, подключение хозяйственных построек. Каждое из этих направлений должно рассматриваться отдельно и иметь свою электрическую схему, свои рабочие чертежи. Чтобы решить эту задачу, необходимо поставить себе (или проектировщикам) техническое задание. Это исходный план, на котором изображены все силовые потребители дома и хозпостроек, приборы освещения, упрощённые маршруты следования коммуникаций. Как правило, составление техзадания является результатом совместного труда дизайнера, заказчика и подрядчика, выполняющего электромонтажные работы.
Составление технического задания и проекта по нему позволит:
- учесть все точки электрических выводов, чтобы запитанным оказался каждый бытовой прибор или агрегат;
- расположить розетки и выключатели в удобных для пользования, а распределительные коробки в доступных для обслуживания местах;
- рассчитать общую потребляемую мощность.
Нам нужно предварительно создать отдельные чертежи каждого этажа дома и каждого помещения, где схематически изображены все перегородки, дверные блоки с направлением открывания полотна, элементы мебели, крупные стационарные приборы (телевизоры, компьютер, электрокамин, холодильник, внутренние блоки сплит-систем, бойлер, джакузи и т. д.). Обязательное условие — привязка потребителей к ограждающим конструкциям, поэтому следует либо закончить возведение внутренних перегородок, либо произвести точную и окончательную разметку планировки непосредственно на объекте, определить уровень чистового пола. Только после этого можно произвести замеры и сделать законченные планы помещений, где и будем размечать все вывода, каждую розетку, выключатель, светильник.

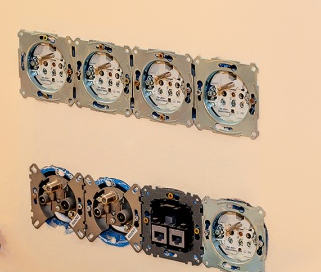

Отдельное внимание уделяется слаботочным сетям — высокочастотное ТВ, интернет, видеонаблюдение, датчики движения и присутствия, стационарные аудио системы.
В некоторых случаях делают локальные чертежи для особо нагруженных в дизайнерском и электротехническом плане узлов (конкретных стен, многоуровневых потолков в отдельных комнатах…).
Очень важный момент. Для корректного составления технического задания необходимо иметь паспорта всех основных потребителей, только так можно получить достоверную информацию о габаритах изделий, способах их подключения, мощности и т. д. Например, заранее стоит знать, сколько позиций включения будет иметь люстра в гостиной (определяет количество жил проводника), или, например, спецификацию варочной поверхности (определяет сечение кабеля, тип и расположение клеммы).
На данном этапе необходимо позаботиться не только о внутренних коммуникациях. Нельзя забывать о: насосных станциях; системах очистки, кондиционирования, вентиляции; уличном освещении и наружных розетках; системах антиобледенения для желобов, ступеней; системах контроля и автоматизации; резервном/автономном электроснабжении.
Когда все потребители известны, простым суммированием мощностей подсчитывается общая нагрузка. Если выделенных энергетических ресурсов недостаточно, необходимо пересмотреть комплектацию дома, подобрать более экономичные приборы. В крайнем случае, можно продолжить разработку проекта, и на его основании запросить у поставщика электроэнергии больший лимит.
На основании технического задания можно составить список необходимых розеток, выключателей, многопостовых рамок. Рекомендуем создать общий перечень по типам изделий, и несколько небольших списков для комплектации каждого помещения.
Ещё раз заметим, техническое задание невозможно составить, сидя за столом, более половины этой работы производится домовладельцем «в поле» — с рулеткой в руках, и всем семейством за плечом.
Делаем принципиальную схему электроснабжения
Принципиальная схема — это очень важная и очень сложная часть проекта, которая разрабатывается специалистами электролабораторий. Данный документ является основополагающим при планировании и проведении электромонтажных работ, при составлении рабочих чертежей.
Наша задача — создать упрощённую схему электроснабжения, которая поможет нам увидеть общую картину электроснабжения дома. По сути, это может быть наглядный рисунок, чертёж с условными обозначениями, который будет напоминать дерево с корнем в виде основного распределительного щита и ветвями, заканчивающимися отдельными розетками или светильниками. Ствол — это магистраль, там, где ветки разъединяются — это будут дополнительные щитки или распределительные (распаечные) коробки. Из общей канвы могут выбиваться кабели, идущие от щита к прибору напрямую. В схему можно включить автоматические выключатели и устройства защитного отключения, тогда она будет выглядеть примерно так:

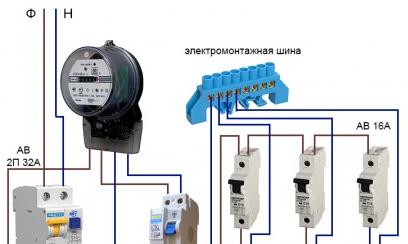

Если электрика дома очень сложная, то есть смысл делать схему силовых цепей и свою схему для освещения, так как они всегда разводятся в доме по отдельности.
Если питание коттеджа трёхфазное, то делаем три разные схемы. При этом, чтобы добиться силового баланса, на основании технического задания (мощностей потребителей) следует равномерно распределить нагрузку на каждую из фаз — пропорционально сгруппировать приборы и агрегаты.
Делаем рабочие чертежи
Рабочий чертёж представляет собой документ, по которому электрик на объекте выполняет разводку кабелей. Если проект больше ориентирован на обоснование выбора и согласование определённых технических решений, то рабочие документы предназначены для реализации этого проекта. Это гибрид чертежей технического задания и принципиальной схемы. Рабочий чертёж разрабатывается на основании технического проекта и при неукоснительном соблюдении требований ПУЭ.
Здесь нужна максимальная детализация для каждой комнаты, иногда для конкретной стены создают свой рабочий чертёж. Отдельно необходимо изобразить рабочий план этажа, где показываются магистрали и вводы в конкретные помещения.
Что должно быть указано в чертеже:
- Точки выводов с привязкой к стенам, полу, потолку; одиночные и многопостовые розетки; выключатели, светильники.
- Линиями обозначается, за какие группы освещения отвечает конкретная клавиша выключателя.
- Места расположения распределительных коробок и магистральных пунктов, групповых щитков.
- Пути следования проводов.
- Марка и сечение проводников.
- Подключение группы к той или иной фазе.
- Обустройство слаботочных цепей.
Не забываем дать точное название помещению или узлу, для которого сделан план.
Делая рабочий чертёж, применяйте выделение цветом, маркируйте группы и отдельные потребители цифрами, делайте пометки и пояснения. Линии сетей наносят на план более толстыми линиями, чем для прорисовки элементов здания и стационарного оборудования. Количество проводников в одной линии обозначается короткими наклонными штрихами-засечками прямо на ней. Есть общепринятый комплекс условных обозначений, а также установившиеся требования к цифрам и надписям, используемым в электрических чертежах. Они отображены в ГОСТ 21.614–88.
Определяем способы прокладки кабелей
В зависимости от конструкции здания и типов отделки, необходимо определиться со способами прокладки кабелей. Для частного дома можно выделить два основных варианта:
- по полу
- по потолку
Разводка проводов в полу возможна, если стяжка ещё не заливалась. Способ имеет ряд преимуществ, среди которых можно отметить более экономичный расход кабелей. Монтаж по потолку возможен, если будут применяться подвесные конструкции. Этот вариант проводки позволяет при будущих общестроительных работах производить безопасное сверление полов, даёт возможность выполнить монтаж вне зависимости от типа и состояния пола. Для деревянных домов часто применяется открытая проводка в каналах или на изоляторах, в том числе и по стенам.
Внимание! Слаботочные коммуникации рекомендуется вести раздельно от силовых.
Чтобы выбрать маршрут следования каждой линии, необходимо:
- произвести тщательное обследование конструкции и техническое состояние здания;
- спланировать пути обхода/пересечения препятствий и технических коммуникаций;
- разработать способы перехода в различные помещения/этажи/на улицу.
Здесь важно помнить, что все без исключения электрические коммуникации должны поворачивать под прямым углом с умеренным радиусом изгиба. Спуск провода с потолка или проводка его из пола на стену должна осуществляться строго вертикально. Подробнее о типах монтажа и правилах выполнения кабельных работ мы расскажем в одной из следующих статей.
Считаем силовой кабель
Теперь, когда у нас есть точное расположение и специфика электроточек, определены пути следования коммуникаций, принято решение о способе прокладки, имеется на руках принципиальная схема и рабочий чертёж (а значит, мы знаем, где будут распределительные коробки, и какие потребители от них запитываются) — мы можем точно рассчитать необходимое количество каждого типа кабеля.
В частном доме обязательно должно быть заземление — поэтому применять необходимо трёхжильный провод с мягким медным проводником в двойной изоляции. Для розеток подойдут провода сечением жилы в 2,5 мм2, на освещение используют 1,5 квадрата, для мощных потребителей (с подключением на клеммы) и запитывания промежуточных щитов (этажных, для отдельных построек) часто применяются кабели на 4 мм2 или даже на 6 мм2. Заметим, что напрямую к щитам, минуя коробки, традиционно подключают следующие потребители:
- инженерные агрегаты и системы (насосные станции, кондиционеры, тёплые полы, системы очистки и антиобледенения…);
- мощные бытовые приборы (духовка, варочная поверхность, бойлер, стиральная машина, посудомоечная машина, электрокотлы и нагреватели…).
Пользуясь рулеткой, замеряем длину каждого проводника:
- от щита до распаечной коробки;
- от щита до потребителя (при прямом подключении);
- от коробки до силового потребителя, до выключателя, до прибора освещения.
Следует учесть запас провода для вывода из стен и распаечных коробок — от 15 до 25 см и запас провода возле электрощита — до 1 метра (при большом количестве проводов, часть из них приходится запускать в ящик снизу, а часть — сверху).
Составляем список всех проводов для каждого помещения, даём название группы или прибора цифрами, обозначаем их в соответствие с маркировками, указанными в рабочем проекте. Работа кажется необязательной и утомительной, но её всё равно придётся выполнить на стадии подготовки и прокладки кабелей.
Суммируя показатели, получаем потребность в кабельно-проводниковой продукции различного типа. Эти же цифры показывают, сколько нужно будет купить защитной гофры, изоляционных труб или кабельных каналов.
Планируем распределительный щит
Как мы уже говорили, в частном доме щитов может быть несколько, это — главное вводно-распределительное устройство, а также упрощённые щиты для этажей и вспомогательных построек. Каждый из них собирается примерно по одному и тому же принципу, содержит похожий набор элементов.
Количество установочных изделий здесь может быть самым разнообразным, но всегда стоит отдавать предпочтение ящикам с несколькими запасными «местами».
Для качественного обустройства щитов следует тщательно проработать их конструкцию. Для этого создаётся специальная монтажная схема для каждого вводно-распределительного устройства. Порядок действий следующий:
- Делаем список всех приходящих проводов.
- Указываем нагрузку и максимальную силу тока для каждого из них.
- Подбираем ко всем позициям списка соответствующий по характеристикам автомат защиты.
- Для нескольких групп потребителей подбираем устройства защитного отключения, но противопожарное УЗО устанавливается на всю систему. Об этих устройствах читайте в наших следующих статьях.
- Изготавливаем рабочий чертёж.
- Делаем список необходимых устройств защиты и комплектующих.
Внимание! Коммутацию слаботочных сетей нельзя производить в силовых щитах, для них необходимо использовать отдельные ящики.
Планируем монтаж электропроводки
Основная задача этого этапа — скоординировать обустройство электроснабжения с другими строительными работами. Второй момент — логично организовать деятельность монтажника; оптимизировать процессы поставки материалов, применения специальных инструментов и приспособлений; должным образом подготовить рабочее место.
Электромонтажные работы начинаются на стадии производства черновых общестроительных операций, как правило, параллельно с ними. Например, разводка кабелей по полу осуществляется до устройства стяжек, но на стенах, которые штукатурятся, более рационально будет закончить черновую отделку, порезать штробы — после проводить провода и фиксировать подрозетники. При обшивке стен и потолков с применением каркасов кабели проводятся до монтажа облицовки и остаются в полости, а потом вырезаются отверстия для установочных коробок, и концы вытягиваются наружу. Открытая проводка производится поверх финишных отделок. Механизмы электроустановочных изделий монтируются после основных малярных и облицовочных работ; рамки розеток и выключателей, осветительные приборы устанавливаются после финишной отделки.
Электромонтажные работы наименее механизированы в строительстве, но некоторые моменты удаётся оптимизировать. Например, можно заказать изготовленное в заводских условиях комплектное вводно-распределительное устройство, заранее комплексно произвести ряд подготовительных работ (нанесение разметки, порезка и маркировка кабеля, протяжка проводников в защитную гофру, изготовление штроб, установка по месту элементов крепления линий, монтаж установочных коробок, зачистка и обжим концов). На многие из этих работ можно подрядить менее квалифицированный персонал.
В капитальном строительстве мерные куски проводов одной коробки коммутируют на специальной линии подготовки, а затем их протаскивают к установочным коробкам (узловой метод). Второй вариант — «лучевой», когда к заготовленному проводу (отрезан, зачищен и обжат) на стенде подключают электроустановочное изделие, а затем кабель протаскивают к распаечной коробке. В малоэтажном индивидуальном строительстве из-за сравнительно небольшого объёма работ эти операции не подвергаются индустриализации, однако все они должны выполняться в соответствие с действующими нормативными документами, такими как ПУЭ или СНиП 3.05.06–85 «Электротехнические устройства».
В частном доме обязательными будут манипуляции по организации ввода. Очень много вопросов у застройщика вызывает обустройство заземления, поэтому мы сейчас не будем вникать в эту тему, а выделим для неё отдельную статью. Этапы монтажа «внутрянки» перечисляем в хронологической последовательности (некоторые операции могут выполняться одновременно), для вспомогательных построек и уличных потребителей порядок их проведения не изменяется:
- Разметка мест расположения установочных изделий и путей следования линий.
- Порезка штроб и ниш под установочные и распределительные коробки, подготовка каналов.
- Изготовление проходов в различные помещения.
- Монтаж коробок, подрозетников, ящиков для ВРУ.
- Подготовка кабелей к монтажу.
- Разводка и фиксация силовых проводов по своим маршрутам, маркировка проводников.
- Монтаж цепей освещения.
- Разводка слаботочных сетей.
- Подготовка, коммутация проводников в распаечных коробках.
- Сборка распределительных щитов, коммутация.
- Проверка работоспособности системы.
- Монтаж электроустановочных механизмов.
- Вторая проверка, пусконаладочные работы.
- Установка фасадов для розеток и выключателей.
- Монтаж и подключение приборов освещения, бытовой техники.
- Подключение различных силовых агрегатов, устройств автономного энергоснабжения и АВР.
- Подключение слаботочных потребителей (антенны, пожарные и охранные датчики, роутеры и модемы, элементы аудиосистем…).
